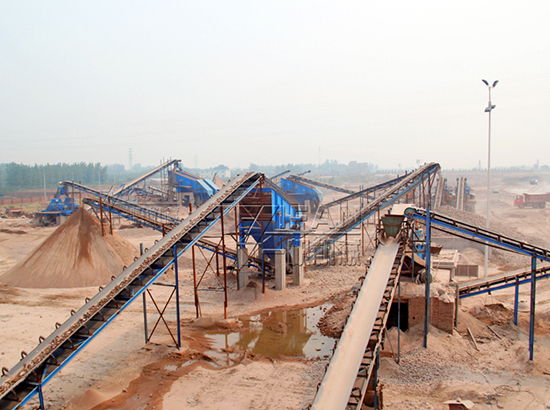

首先從山上爆破下來的石頭通過喂料機均勻地喂入顎式破碎機初步破碎，經粗碎后的半成品通過皮帶輸送機輸送至反擊式破碎機進一步破碎，二次破碎后的石料通過皮帶輸送機輸送至振動篩篩分出不同規格的石子，滿足客戶粒度要求的石子通過皮帶輸送機輸送至成品料堆，大于上層篩網尺寸的石子通過皮帶輸送機重新返回至反擊式破碎機再次破碎，形成閉路循環。
|
序號
|
名稱
|
型號
|
功率(kw)
|
數量
|
|
1
|
振動給料機
|
ZSW6015
|
30
|
1
|
|
2
|
顎式破碎機
|
CJ4255
|
200
|
1
|
|
3
|
懸掛給料機
|
GZG100-4
|
2x2X1.1
|
2
|
|
4
|
反擊式破碎機
|
CHS5979
|
2x440
|
2
|
|
5
|
振動篩
|
4YKD3060
|
2x30x2
|
2
|
| 序號 | 寬度(mm) | 長度(m) | 角度(°) | 功率(kw) |
| 1# | 1200 | 27 | 16 | 30 |
| 2# | 1200 | 10+27 | 16 | 37 |
| 3/4# | 1200 | 24 | 16 | 22 |
| 5# | 800 | 20 | 16 | 11 |
| 6-9# | 650 (四條) | 15 | 16 | 7.5x4 |
| 10# | 650 | 15 | 16 | 7.5 |
| P1-P4# | 650 | 10 | 0 | 5.5 |
注：此工藝流程僅供參考，圖中所有參數不代表實際參數，最終結果根據石料特性不同而會有所出入。

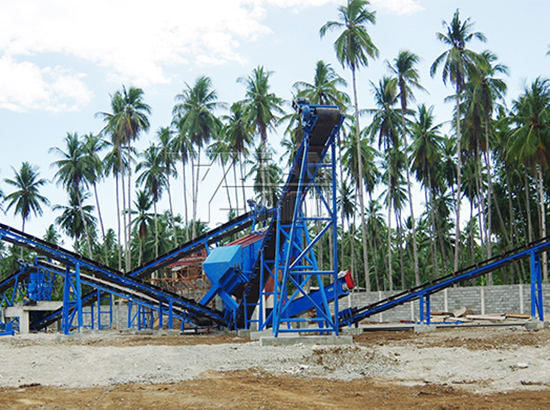

石料由振動給料機均勻地送到顎式破碎機進行粗破，粗破后的物料由膠帶輸送機送入到粗碎圓錐破進行進一步破碎，破碎后的物料被輸送到振動篩進行篩分，達到成品粒度要求的物料通過膠帶運輸機輸送到成品料堆；未達到成品粒度要求的物料從振動篩返回中碎或細碎圓錐破加工，形成閉路循環。成品粒度可按用戶的需求進行組合和分級。
|
序號
|
名稱
|
型號
|
功率(kw)
|
數量
|
|
1
|
振動給料機
|
ZSW6018
|
37
|
1
|
|
2
|
顎式破碎機
|
CJ4763
|
250
|
1
|
|
3
|
懸掛給料機
|
GZG125-4
|
2x2X1.5
|
2
|
|
4
|
液壓圓錐破
|
CCH684
|
400
|
1
|
|
5
|
液壓圓錐破
|
CCH667
|
280
|
1
|
|
6
|
振動篩
|
4YKD3075
|
3x30x2
|
3
|
| 序號 | 寬度(mm) | 長度(m) | 角度(°) | 功率(kw) |
| 1# | 1400 | 20 | 16 | 30 |
| 2# | 1400 | 10+32 | 16 | 37 |
| 3/4# | 1200 | 27 | 16 | 22 |
| 5# | 1000 | 25 | 16 | 15 |
| 6-9# | 800 (四條) | 20 | 16 | 11x4 |
| 10# | 800 | 15 | 16 | 7.5 |
| P1-P4# | 800 | 12 | 0 | 5.5 |
注：此工藝流程僅供參考，圖中所有參數不代表實際參數，最終結果根據石料特性不同而會有所出入。
首先從山上爆破下來的石頭通過喂料機均勻地喂入顎式破碎機初步破碎，經粗碎后的半成品通過皮帶輸送機輸送至反擊式破碎機進一步破碎，二次破碎后的石料通過皮帶輸送機輸送至振動篩篩分出不同規格的石子，滿足客戶粒度要求的石子通過皮帶輸送機輸送至成品料堆，大于上層篩網尺寸的石子通過皮帶輸送機重新返回至反擊式破碎機再次破碎，形成閉路循環。
|
序號
|
名稱
|
型號
|
功率(kw)
|
數量
|
|
1
|
振動給料機
|
ZSW6018
|
37
|
1
|
|
2
|
顎式破碎機
|
CJ4763
|
250
|
1
|
|
3
|
懸掛給料機
|
GZG125-4
|
2x2X1.5
|
2
|
|
4
|
反擊式破碎機
|
CHS6379
|
2x560
|
2
|
|
5
|
反擊式破碎機
|
CHS5979
|
440
|
1
|
|
6
|
振動篩
|
4YK3075
|
3x30x2
|
3
|
| 序號 | 寬度(mm) | 長度(m) | 角度(°) | 功率(kw) |
| 1# | 1400 | 20 | 16 | 30 |
| 2# | 1400 | 10+29 | 16 | 45 |
| 3/4#/5# | 1000 | 25 | 16 | 15 |
| 6# | 1000 | 27 | 16 | 15 |
| 7-10# | 800 (four) | 20 | 16 | 11x4 |
| 11# | 800 | 15 | 16 | 7.5 |
| P1-P4# | 800 | 12 | 0 | 5.5x4 |
注：此工藝流程僅供參考，圖中所有參數不代表實際參數，最終結果根據石料特性不同而會有所出入。
我國河卵石資源眾多，因地而異。因此在配置設備時，要把方案的耐磨性性放在主要位置。粒度大的可參考花崗巖與玄武巖的破碎；粒度小的需進行預篩分，以降低生產成本； 以200mm以下河卵石為例：物料在原料倉經由給料機、皮帶機輸送至1#振動篩進行預篩分，大于40mm的物料進入圓錐破進行破碎，5-40mm的進入立式沖擊破碎機進行破碎，0-5mm的進入洗砂機清洗后直接出成品。圓錐破破碎后的產品上2#振動篩篩分，大于40mm的返回圓錐破重新破碎，形成閉路循環，小于40mm的進入立式沖擊破破碎。立式沖擊破出來的料上3#振動篩篩分，大于20mm的返回立式沖擊破
|
序號
|
名稱
|
型號
|
功率(kw)
|
數量
|
|
1
|
振動給料機
|
ZSW4911
|
15
|
1
|
|
2
|
顎式破碎機
|
CJ3040
|
110
|
1
|
|
3
|
圓錐破碎機
|
CCH651
|
200
|
1
|
|
4
|
振動篩
|
YK1860
|
15
|
1
|
|
5
|
立式沖擊式破
|
CV833M
|
2X160
|
1
|
|
6
|
振動篩
|
3YK2160
|
30
|
1
|
| 序號 | 寬度(mm) | 長度(m) | 角度(°) | 功率(kw) |
| 1# | 800 | 24 | 16 | 11 |
| 2# | 800 | 22 | 16 | 11 |
| 3# | 650 | 22 | 14 | 7.5 |
| 4# | 800 | 21 | 16 | 11 |
| 5# | 800 | 26 | 16 | 15 |
| 6-9# | 500（四條） | 20 | 16 | 5.5X4 |
| 10# | 500 | 15 | 16 | 4 |
注：此工藝流程僅供參考，圖中所有參數不代表實際參數，最終結果根據石料特性不同而會有所出入。
我國玄武巖資源眾多，因地而異。因此在配置設備時，要把方案的耐磨性性放在主要位置。 以200mm以下玄武巖為例：物料在原料倉經由給料機、皮帶機輸送至1#振動篩進行預篩分，大于40mm的物料進入圓錐破進行破碎，5-40mm的進入立式沖擊破碎機進行破碎，0-5mm的進入洗砂機清洗后直接出成品。圓錐破破碎后的產品上2#振動篩篩分，大于40mm的返回圓錐破重新破碎，形成閉路循環，小于40mm的進入立式沖擊破破碎。立式沖擊破出來的料上3#振動篩篩分，大于20mm的返回立式沖擊破進行破碎，形成閉路循環，小于20mm的物料經由皮帶機輸送至成品料堆，根據原料的
|
序號
|
名稱
|
型號
|
功率(kw)
|
數量
|
|
1
|
振動給料機
|
ZSW6013
|
22
|
1
|
|
2
|
顎式破碎機
|
CJ3749
|
160
|
1
|
|
3
|
懸掛給料機
|
GZG100-4
|
2x2X1.1
|
2
|
|
4
|
液壓圓錐破
|
CHH667EC
|
280
|
1
|
|
5
|
振動篩
|
YK3060
|
30
|
1
|
|
6
|
立式沖擊破
|
CV843
|
2x2x220
|
2
|
|
7
|
振動篩
|
4YK2475
|
2x45
|
2
|
|
8
|
振動篩
|
2YK1545
|
15
|
1
|
| 序號 | 寬度(mm) | 長度(m) | 角度(°) | 功率(kw) |
| 1# | 1200 | 27 | 16 | 30 |
| 2# | 1200 | 10+24 | 16 | 37 |
| 3/4#/ | 1200 | 24 | 16 | 22 |
| 5# | 800 | 20 | 16 | 11 |
| 6-9# | 650 (四條) | 20 | 16 | 7.5x4 |
| 10# | 650 | 15 | 16 | 7.5 |
| P1-P4# | 650 | 10 | 0 | 5.5 |
注：此工藝流程僅供參考，圖中所有參數不代表實際參數，最終結果根據石料特性不同而會有所出入。
移動式建筑垃圾處理生產線流程： 建筑物經爆破拆除后產生的建筑垃圾，經預處理，達到能夠進入破碎機的粒度后，由挖掘機送至振動給料機，細小廢料經給料機預篩分后排出，大料進反擊式破碎機破碎，反擊破出料皮帶機上方放置除鐵器，分離出建筑垃圾中的鋼筋，之后物料進入移動式篩分站進行篩分，大料返回反擊破循環破碎，小料經皮帶機輸送至各成品料堆。
|
序號
|
名稱
|
型號
|
數量
|
|
1
|
移動反擊式破碎站
|
根據產量及需求由一帆機械工程師進行完善配置
|
1
|
|
2
|
移動式篩分站
|
1
|
|
序號
|
名稱
|
型號
|
數量
|
|
1
|
履帶移動反擊式破碎站
|
根據產量及需求由一帆機械工程師進行完善配置
|
1
|
|
2
|
履帶移動式篩分站
|
1
|
建筑垃圾處理后的成品：
1.建筑垃圾中的許多廢棄物經分揀、剔除或粉碎后，大多可以作為再生資源重新利用。如：廢鋼筋、廢鐵絲、廢電線和各種廢鋼配件等金屬，經分揀、集中、重新回爐后，可以再加工制造成各種規格的鋼材；
2.廢竹木材則可以用于制造人造木材；
3.磚、石、混凝土等廢料經粉碎后，可以代砂，用于砌筑砂漿、抹灰砂漿、打混凝土墊層等，還可以用于制作砌塊、鋪道磚、花格磚等建材制品。
再生建筑垃圾——實現建筑垃圾資源化、減量化、無害化的經濟效益、社會效益和生態效益：
1. 利用再生原料加工再生產品，會得到政府的稅收支持，有可觀的經濟效益；
2.節省填埋費用及大量填埋用地，減少對環境的污染；
3.減少對天然砂石的開采，保護了自然資源和人類生存環境，符合可持續發展戰略。
固定式建筑垃圾處理生產線流程: 運送來的建筑廢料首先進行分揀，經分揀后可破碎物料進入振動篩，由初級篩分設備將其分為兩部分，篩上粗料送入反擊式破碎機進一步破碎，破碎后的物料經磁力除鐵器除去塊狀鐵質物質。破碎后的物料還可被分成不同用途、不同粒徑無機混合集料，如德國在固定式的建筑廢料回收處理工廠中按照德國標準DIN4226的要求將回收的建筑廢料加工成0～32mm、0～45mm、0～65mm的無機混合集料，并可提供用于特殊需要場合的、有要求級配的顆粒狀集料，如O～8mm、8～16mm、16～32mm的級配集料等。
|
序號
|
名稱
|
型號
|
|
1
|
給料機
|
ZSW6013
|
|
2
|
顎式破碎機
|
PE1000x1200
|
|
3
|
分揀房
|
|
|
4
|
除塵器
|
XM250
|
|
5
|
反擊式破碎機
|
CHS5979(A)
|
|
6
|
除鐵器
|
RCYD-12
|
|
7
|
反擊式破碎機
|
CHS5159(A)
|
|
8
|
振動篩
|
2YK3060
|
|
9
|
輕物質分離器
|
LS2132
|
建筑垃圾處理后的成品：
1.建筑垃圾中的許多廢棄物經分揀、剔除或粉碎后，大多可以作為再生資源重新利用。如：廢鋼筋、廢鐵絲、廢電線和各種廢鋼配件等金屬，經分揀、集中、重新回爐后，可以再加工制造成各種規格的鋼材；
2.廢竹木材則可以用于制造人造木材；
3.磚、石、混凝土等廢料經粉碎后，可以代砂，用于砌筑砂漿、抹灰砂漿、打混凝土墊層等，還可以用于制作砌塊、鋪道磚、花格磚等建材制品。
